Análisis fotogramétrico y colorimétrico de una estela romana

No me canso de intentar demostrar que la fotogrametría y los modelos 3D del patrimonio no sólo sirven para hacerte el guay delante de tus colegas. Es cierto que suelen ser impresionantes pero quizás no más de lo que hace 40 años lo era una fotografía a color. Dentro de poco el uso de modelos 3D se estandarizará en muchas profesiones y será entonces cuando de verdad se valore como merece la información que aporta el modelo de turno, más que su impacto visual. En el curso de iniciación a la fotogrametría y su uso en patrimonio se estudiarán todas las posibilidades de esta técnica, entre las que se encuentra la que explicamos a continuación.

En el Museo Provincial de Guadalajara se puede observar esta estela romana (s. I d.C.), que se encuentra en un estado de conservación bastante pobre, en la que resulta realmente difícil observar la inscripción milenaria que se encuentra en su cara frontal:

Pese a que contábamos con una luz nada propicia para la realización de un levantamiento fotogramétrico de la pieza al completo, sí hemos podido llevar a cabo la documentación de la cara frontal para iniciar un análisis de la geometría que nos permitiera observar mejor la inscripción. Para ello hemos generado el modelo 3D a partir de 33 imágenes gracias al software PhotoScan:

Posteriormente, hemos exportado este modelo con su textura fotográfica en .obj y lo hemos importado a Blender, donde se ha llevadeo a cabo el renderizado de la pieza con distintos tipos de luz, de forma que pudiéramos obtener ortofotos frontales de este ara votiva en las que se marcaran con precisión las distintas incisiones presentes en ella:

Además, hemos realizado varios análisis colorimétricos de una imagen de la pieza para detectar todas las anomalías posibles en su geometría y su color. Estos han sido realizados gracias al software gratuito ImageJ y a su plugin DStrech, pensado para el análisis de información pictórica en abrigos prehistóricos fundamentalmente:

El uso combinado de renderizados con luz rasante y análisis colorimétricos nos ha ayudado para individualizar las posibles incisiones pertenecientes a la inscripción romana y así ha sido reflejado de forma vectorial en un archivo de AutoCad:

De este modo, se han podido registrar partes de la inscripción que no están reflejadas en la transcripción que aparece en la cartela del museo. Sería necesaria la colaboración de un epigrafista para desencriptar a la perfección las letras a las que pertenecen todos esos trazos. Si alguno se anima, será bienvenido.

[AMPLIACIÓN]

Según nos ha comentado Alejandro Beltrán, es muy probable que esos puntos que aparecen dentro de las "O" y las "C" sean la consecuencia de usar el compás por parte del lapicida.

Nos ha indicado, además, que la lectura más probable de esta inscripción sea:

Herculi /Lucius / Iunius / Proculus / v(otum) f(ecit) l(ibens) m(erito).

Es decir: "A Hércules, Lucio Iunio Próculo le hizo este voto de buen grado."

¡Muchas gracias a Alejandro por su colaboración!

Otra posible interpretación se encuentra en la web de Hispania Epigraphica, donde tiene ficha esta estela, con la lectura realizada por Helena Gimeno. Podéis acceder a ella pulsando aquí.

Proyecto: "Las Atarazanas de Valencia: virtualización y reconstrucción"

Como trabajo final del Título de Especialista en Virtualización del Patrimonio, me tuve que ocupar del estudio y virtualización de las Atarazanas de Valencia, uno de los edificios bajomedievales que conserva la ciudad. Para ello, se siguió un planing como el que se esboza a continuación:

• Analisis previo del edificio.
• Documentación histórica.
• Planificación de las fases de trabajo.
• Toma de datos y levantamientos fotogramétricos (PhotoScan).
• Levantamiento 2D de la planimetría (Autocad).
• Levantamiento 3D del modelo a partir de la planimetría (Blender).
• Reconstrucción virtual (Blender).
• Recreación del entorno hacia 1425 (Blender).
• Guión y montaje de un mini-documental explicativo (Camtasia, Adobe Premiere).

Los resultados fueron muy satisfactorios y se resumen a continuación con varias imágenes:

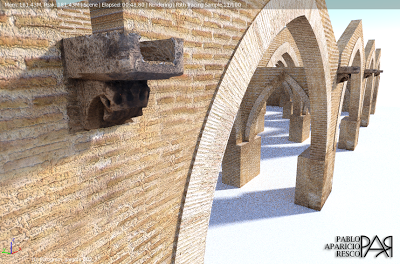

Vista del frente de las atarazanas antes de colocar el tejado. Se pueden a`preciar, en detalle, las gárgolas modeladas mediante fotogrametría e incluidas en el modelo 3D realizado con Blender.

Vista final del modelo 3D de las Atarazanas de Valencia.

Recreacción 3D de Vilanova del Grao y el complejo de las Atarazanas hacia 1425.

Animación 3D de la reconstrucción de las atarazanas:

Arqueología de la Arquitectura en el Mas d'Is

Una de las prácticas del Máster de Arqueología en la Universidad de Valencia consistió en la documentación de un muro contemporáneo del Mas d'Is (Penáguila, Alicante) para posteriormente realizar su dibujo arqueológico e individuar cada una de las UUEE constructivas que lo componían. En definitiva, un ejercicio de Arqueología de la Arquitectura.

Para realizarlo decidí valerme de las técnicas fotogramétricas en vez del dibujo tradicional, realizando una serie de fotografías que después fueron alineadas en el software PhotoScan para obtener así el modelo tridimensional a partir del cual llevar a cabo una ortofoto y realizar el dibujo arqueológico.

A continuación se puede interactuar con el modelo tridimensional de la parte inferior del muro -aquella que más nos interesaba-:

A parte de ello, reconstruí también el resto del muro, realizando las mallas por partes y uniéndolas en una malla de conjunto.

Captura de pantalla de PhotoScan duran el proceso de creación del modelo 3D.





Gracias a esto pude realizar finalmente en AutoCad el dibujo arqueológico con todas las UUEE e individuar las diferentes fases de la construcción:

Posteriormente, toda esta información, junto con los modelos tridimensionales, puede ser usada para reconstruir las diferentes fases y realizar la virtualización y recreación arqueológica.

_____________________________________________________________________

Especiales agradecimientos al arqueólogo Crispín Atiénzar, con el que colaboré para la realización de este trabajo.
